Paano Nakakaapekto ang Hysteresis sa Performance, Stability, at Efficiency ng Circuit
2026-05-14 25

Ang hysteresis ay isang mahalagang konsepto sa electronics na nagpapaliwanag kung bakit iba ang pagtugon ng ilang system batay sa dati nilang estado.Sa halip na agad na mag-react sa bawat maliit na pagbabago sa input, ang mga hysteretic system ay gumagamit ng isang memory effect na tumutulong na mapabuti ang katatagan at bawasan ang hindi gustong paglipat.Ang gawi na ito ay malawakang ginagamit sa mga comparator, Schmitt trigger, magnetic system, at power electronics upang lumikha ng mas maaasahang operasyon ng circuit.Ang pag-unawa sa kung paano gumagana ang hysteresis ay nakakatulong na ipaliwanag ang epekto nito sa performance, kahusayan, at praktikal na elektronikong disenyo.

Catalog

Ano ang Hysteresis sa Electronic Circuits?

Ang hysteresis sa mga electronic circuit ay tumutukoy sa isang kondisyon kung saan ang output ng system ay nakadepende hindi lamang sa kasalukuyang mga kundisyon ng pag-input kundi pati na rin sa mga nakaraang estado ng operating.Sa halip na gumamit ng iisang switching threshold, karaniwang gumagana ang mga hysteretic system na may magkahiwalay na activation at deactivation point.Ang pagkakaiba sa pagitan ng mga threshold na ito ay bumubuo ng isang hysteresis window.

Sa praktikal na electronics, ang hysteresis ay lumilikha ng epekto sa memorya.Kapag nagbago ang estado ng isang device, hindi ito agad bumabaliktad kapag bahagyang nagbabago ang mga kondisyon ng pag-input sa kabaligtaran ng direksyon.Ang gawi na ito ay nagbibigay-daan sa mga system na mapanatili ang mas predictable na operasyon sa ilalim ng pagbabago ng mga kondisyon.

Ang hysteresis ay malawakang ginagamit sa:

• Mga circuit ng paghahambing

• Nag-trigger si Schmitt

• Power electronics

• Magnetic storage system

• Industrial control system

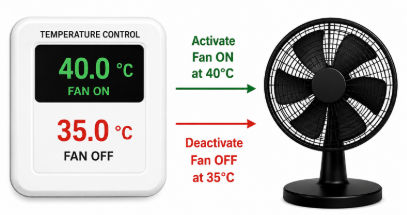

Figure 2. Temperature-Controlled Fan gamit ang Hiwalay na ON at OFF Threshold para sa Stable na Operasyon

Halimbawa, maaaring mag-activate ang isang cooling fan sa 40°C ngunit manatiling aktibo hanggang sa bumaba ang temperatura sa ibaba 35°C.Gamit ang iba't ibang NAKA-ON at OFF threshold pinipigilan ang mabilis na pagbibisikleta kapag ang mga kondisyon ng operating ay nagbabago malapit sa isang set point.

Kung walang hysteresis, ang mga system na tumatakbo malapit sa mga antas ng threshold ay maaaring tuluy-tuloy na tumugon sa maliit na signal v ariat ions.Ang gawi na ito ay maaaring makabuo ng relay chatter, maling pag-trigger, hindi matatag na operasyon, at labis na aktibidad ng paglipat.

Dahil sa kakayahang suportahan ang matatag na paggawa ng desisyon sa ilalim ng pabagu-bagong mga kondisyon, ang hysteresis ay nananatiling mahalagang prinsipyo sa modernong elektronikong disenyo

Paano Gumagana ang Hysteresis sa Mga Tunay na Sistema

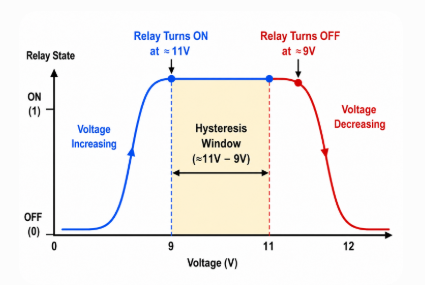

Figure 3. Relay Switching Behavior na nagpapakita ng Hiwalay na ON at OFF Threshold na may Hysteresis Window

Ang isa sa mga pinakasimpleng halimbawa ng hysteresis ay lumilitaw sa operasyon ng relay.

Isipin mo a 12V relay konektado sa isang variable power supply.

Pag-uugali ng Paglipat ng Relay

• Unti-unting tumataas ang boltahe mula 0V

• Nag-a-activate ang relay sa humigit-kumulang 11V

• Unti-unting bumababa ang boltahe

• Nananatiling aktibo ang relay

• Sa wakas ay na-OFF ang relay malapit sa 9V

Ang pagkakaiba sa pagitan ng activation at deactivation boltahe ay tinatawag na bintana ng hysteresis.

Pansamantalang pinapanatili ng relay ang dating estado nito sa halip na tumugon kaagad sa maliliit na pagbabago sa boltahe.Ang parehong prinsipyong ito ay lumilitaw sa mga system na apektado ng electrical noise, boltahe ripple, electromagnetic interference (EMI), at thermal fluctuations.Ang mga kaguluhang ito ay maaaring magpasok ng maliliit na v ariat ion sa mga signal at kundisyon ng pagpapatakbo, na ginagawang mas mahirap na mapanatili ang stable na threshold na gawi nang walang hysteresis.

Pinapatatag ng hysteresis ang mga desisyon sa threshold sa ilalim ng mga pabagu-bagong kundisyon at binabawasan ang labis na mga kaganapan sa paglipat na maaaring paikliin ang buhay ng bahagi.Ito ang dahilan kung bakit sadyang isinama ang hysteresis sa maraming modernong electronic system.

Mga Pangunahing Prinsipyo at Sanhi ng Hysteresis

Ang tampok na pagtukoy ng hysteresis ay pag-uugali ng memorya.Ang isang hysteretic system ay tumutugon ayon sa parehong kasalukuyang mga kondisyon at naunang mga estado ng operating.Bilang resulta, ang pagtaas ng input at pagbaba ng input ay sumusunod sa iba't ibang mga landas ng pagtugon.

Lumilikha ito ng katangian hysteresis loop.

Rate-Dependent vs Rate-Independent Hysteresis

Tampok	Rate-Independent	Rate-Dependant
Tugon	Karamihan ay hindi nagbabago	Nag-iiba sa bilis
pagiging sensitibo	Mababa	Mataas
Mga Karaniwang Aplikasyon	Mga permanenteng magnet	Power electronics
Paggamit ng Engineering	Magnetic na pagpapanatili	Pagsusuri ng dinamikong paglipat

Pangunahing Sanhi ng Hysteresis

• Magnetic Domain Alignment

Sa mga magnetic na materyales, ang mga microscopic magnetic domain ay maaaring manatiling bahagyang nakahanay kahit na matapos alisin ang panlabas na magnetic field.Ang natitirang pagkakahanay na ito ay lumilikha ng epekto sa memorya na nag-aambag sa pag-uugali ng magnetic hysteresis.

• Charge Trapping

Sa mga semiconductor na device, ang mga nakakulong na singil sa kuryente ay maaaring maantala ang mga pagtugon sa paglipat at maging sanhi ng pag-uugali ng device na bahagyang nakadepende sa mga nakaraang estado ng kuryente.Ang epektong ito ay karaniwang nakikita sa mga teknolohiya ng memorya at mga sistemang nakabatay sa transistor.

• Mechanical at Thermal Effects

Ang mekanikal na paggalaw at temperatura v ariat ion ay maaaring magpakilala ng mga naantalang tugon sa pagitan ng input at output na gawi.Ang mga epektong ito ay madalas na nakikita sa mga relay, sensor, at temperatura-regulated system kung saan ang mga pisikal na pagbabago ay nakakaimpluwensya sa performance ng system.

• Positibong Feedback

Maraming mga electronic circuit ang sadyang bumuo ng hysteresis sa pamamagitan ng mga feedback network.Binabago ng positibong feedback ang paglipat ng mga threshold at nakakatulong na lumikha ng mas kontroladong gawi.Ang diskarte na ito ay malawakang ginagamit sa mga comparator, Schmitt trigger, at operational amplifier circuits upang mapabuti ang katatagan ng signal sa ilalim ng pagbabago ng mga kondisyon.

Pag-unawa sa Magnetic Hysteresis Loops

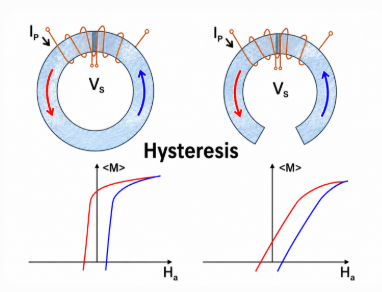

Figure 4. Magnetic Hysteresis Loop na nagpapakita ng Iba't ibang Path ng Magnetization sa panahon ng Pagbabago ng Magnetic Fields

Ang mga magnetikong materyales ay nagbibigay ng isa sa mga pinakamalinaw na halimbawa ng pag-uugali ng hysteresis.Ang magnetic hysteresis ay nangyayari kapag ang mga materyales ay nagpapanatili ng magnetization pagkatapos maalis ang isang panlabas na magnetic field.

Mga materyales na ferromagnetic tulad ng iron, nickel, cobalt, at silicon steel ay natural na nagpapakita ng epektong ito dahil ang mga panloob na magnetic domain ay maaaring manatiling bahagyang nakahanay kahit na pagkatapos magbago ang mga kondisyon ng field.

Pag-unawa sa Hysteresis Loop

Inilalarawan ng hysteresis loop ang kaugnayan sa pagitan ng:

• Lakas ng magnetic field (H)

• Magnetic flux density (B)

B = f(H)

Ang pagtaas at pagbaba ng mga magnetic field ay sumusunod sa iba't ibang mga landas, na lumilikha ng isang closed loop na naglalarawan ng magnetic memory na gawi.Ang isang mas malawak na hysteresis loop sa pangkalahatan ay nagpapahiwatig ng mas malaking pagkawala ng enerhiya, pagtaas ng henerasyon ng init, at pagbawas sa pangkalahatang kahusayan.

Ang mga hysteresis curves ay malapit na sinusuri sa panahon ng disenyo ng mga transformer, motor, at power system dahil ang labis na pagkalugi ay maaaring lumikha ng pangmatagalang thermal stress.

Sa praktikal na switch-mode power supply, ang mga ferrite na materyales ay kadalasang ginusto dahil ang mga pagkalugi ng silicon steel ay tumataas nang malaki sa ilalim ng mataas na dalas ng operasyon.

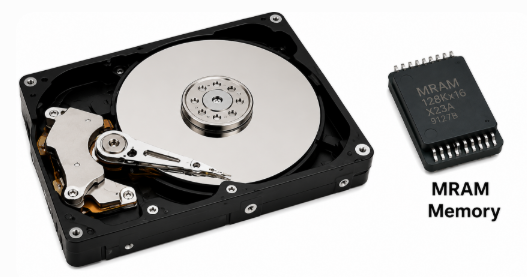

Figure 5. Magnetic Storage Device gamit ang Hysteresis para sa Pagpapanatili ng Data

Magnetic Hysteresis sa Imbakan ng Data

Ang mga hard drive at magnetic memory na teknolohiya ay umaasa sa hysteresis.Dahil ang mga magnetic na materyales ay nagpapanatili ng magnetization pagkatapos ng pag-alis ng kuryente, ang impormasyon ay nananatiling naka-imbak nang walang tuluy-tuloy na kuryente.

Ang mga karaniwang gamit ay mula sa mga hard drive, magnetic tape system, at magnetoresistive random-access memory (MRAM) na teknolohiya, na lahat ay umaasa sa magnetic hysteresis para sa pagpapanatili ng data at nonvolatile storage na mga kakayahan.

Magnetic Core Materials at Paghahambing ng Kahusayan

Direktang nakakaapekto sa pagpili ng pangunahing materyal ang pagkawala ng hysteresis, kahusayan, pagbuo ng init, at pangmatagalang pagganap sa mga transformer at switching system.Iba't ibang materyales ang tumutugon sa mga magnetic field dahil sa mga v ariat ions sa atomic structure, coercivity, permeability, at magnetic retention na katangian.Ang mga pagkakaibang ito ay lalong mahalaga sa mga transformer, inductor, switching power supply, electric motors, at high-frequency power system.

Paghahambing ng Karaniwang Magnetic Core Materials

materyal	Dalas	Kamag-anak Pangunahing Pagkawala	Kamag-anak Gastos	Karaniwan Mga aplikasyon
Silicon Steel	50–60 Hz	Katamtaman	Mababa	Mga transformer ng utility, mga motor
Ferrite	kHz–MHz	Mababa	Katamtaman	SMPS, RF circuit, EMI pagsupil
Amorphous Metal	50–400 Hz	Napakababa	Mataas	Mga transformer na matipid sa enerhiya

Habang ang lahat ng mga materyales ay sumusuporta sa magnetic na operasyon, ang kanilang pagganap ay maaaring mag-iba nang malaki sa ilalim ng mga praktikal na kondisyon.Ang pagpili ng materyal ay kadalasang nakadepende sa mga kinakailangan sa pagpapatakbo kaysa sa teoretikal na pagganap lamang.

Halimbawa, ang mga utility transformer ay kadalasang gumagamit ng silicon na bakal dahil sa pagiging epektibo nito sa gastos at pagiging maaasahan.Ang mga supply ng kuryente na may mataas na dalas ay karaniwang gumagamit ng ferrite dahil ang mataas na resistensya ng kuryente nito ay binabawasan ang mga pagkalugi ng eddy-current.Ang mga transformer na matipid sa enerhiya ay lalong gumagamit ng mga amorphous na materyales dahil ang mas mababang pagkalugi ay maaaring mapabuti ang pangmatagalang pagganap.Ang pag-unawa sa mga tradeoff na ito ay nakakatulong na balansehin ang thermal behavior, mga layunin sa kahusayan, at mga kinakailangan sa pagpapatakbo.

Malambot kumpara sa Matigas na Magnetic na Materyal

Ang mga magnetikong materyales ay karaniwang nahahati sa malambot at matigas na mga kategorya batay sa kung gaano kadali sila maging magnetized at demagnetized.

Ari-arian	Malambot Magnetic na Materyales	Mahirap Magnetic na Materyales
Coercivity	Mababa	Mataas
Pagkawala ng Hysteresis	Ibaba	Mas mataas
Pangunahing Gamit	Mga transformer	Mga permanenteng magnet
Pagpapanatili ng Data	Mababa	Mataas

Ang malambot na magnetic na materyales ay maaaring mabilis na magbago ng mga magnetic state na may medyo mababang input ng enerhiya.Mas gusto ang mga ito sa mga transformer at inductor kung saan nangyayari ang paulit-ulit na magnetic cycling.

Ang mga hard magnetic na materyales ay lumalaban sa demagnetization at nagpapanatili ng mga magnetic properties sa mas mahabang panahon.Ang mga materyales na ito ay karaniwang ginagamit sa mga permanenteng magnet at magnetic storage system.

Mga Pagsasaalang-alang sa Praktikal na Pagpili

Ang pagpili ng magnetic core na materyal ay nagsasangkot ng higit pa sa pagpili ng opsyon na may pinakamababang pagkawala ng hysteresis.Ang pagpili ng materyal ay nakasalalay din sa mga praktikal na pagsasaalang-alang tulad ng dalas ng pagpapatakbo, mga kondisyon ng thermal, mga target sa kahusayan, mga hadlang sa laki, mga kinakailangan sa paghawak ng kuryente, at pangkalahatang gastos.Ang mga salik na ito ay sama-samang nakakaimpluwensya sa pagganap, pagiging maaasahan, at pagiging angkop para sa mga partikular na aplikasyon.

Halimbawa, ang isang high-frequency switching power supply ay karaniwang nakikinabang mula sa mga ferrite core dahil sa mas mababang pagkalugi sa panahon ng mabilis na paglipat.Samantala, ang mga utility transformer na tumatakbo sa karaniwang grid frequency ay maaaring magpatuloy sa paggamit ng silicon steel dahil sa kahusayan sa gastos at napatunayang pagiging maaasahan.

Direktang nakakaapekto sa pagpili ng materyal ang pangmatagalang kahusayan, thermal behavior, at pangkalahatang performance ng system.Ang pag-unawa sa mga tradeoff na ito ay nagbibigay-daan sa iyong pumili ng mga magnetic na materyales na mas tumutugma sa mga kinakailangan sa aplikasyon.

Hysteresis sa Semiconductor Devices

Figure 6. SCR at TRIAC Device na ginagamit sa Paglipat ng mga Application

Ang mga thyristor ay mga semiconductor switching device na idinisenyo para sa high-voltage at high-current na mga application.Hindi tulad ng mga karaniwang transistor na patuloy na tumutugon upang kontrolin ang mga signal, ang mga thyristor ay gumagamit ng mekanismo ng latching na nagpapahintulot sa device na manatiling conductive pagkatapos ng pag-activate.

Ang operating behavior na ito ay lumilikha ng katangian ng memorya dahil bahagyang nakasalalay ang output ng device sa dati nitong estado.Kapag na-trigger, magpapatuloy ang pagpapadaloy hanggang sa bumaba ang mga kondisyon ng pagpapatakbo sa ibaba ng mga partikular na limitasyon ng kuryente.

Paano Gumagana ang Pag-uugali ng Latching

Mga device tulad ng Mga Silicon Controlled Rectifier (SCRs) at Mga TRIAC umasa sa pag-latching at paghawak ng mga kasalukuyang katangian.

Pagkatapos makatanggap ng pulso ng gate, pumapasok ang device sa isang conductive state at patuloy na gumagana kahit na tinanggal ang signal ng gate.Hihinto lamang ang pagpapadaloy pagkatapos bumaba ang kasalukuyang sa ibaba ng hawak-kasalukuyang threshold.

Dahil ang pag-activate at pag-deactivate ay nangyayari sa ilalim ng iba't ibang mga kondisyon ng kuryente, ang mga thyristor ay nagpapakita ng pag-uugali na katulad ng hysteresis.

Mga Pangunahing Parameter na Nakakaapekto sa Pagganap

• Latching Current: Minimum na kasalukuyang kinakailangan kaagad pagkatapos mag-trigger.

• Holding Current: Minimum na kasalukuyang kinakailangan upang mapanatili ang pagpapadaloy.

• Gate Trigger Current: Kinakailangan ang kasalukuyang upang i-activate ang device.

• Boltahe ng Pagharang: Pinakamataas na kakayahan sa boltahe na OFF-state.

Halimbawang Sitwasyon sa Pagpili ng Device

Aplikasyon	Iminungkahi Device	Dahilan
Kontroler ng bilis ng fan	BT136 TRIAC	Bidirectional AC switching kakayahan
Pang-industriya na kontrol ng motor	TYN612 SCR	Mas mataas na boltahe at kasalukuyang kakayahan sa paghawak
Mga circuit na pang-edukasyon	TIC106 SCR	Simpleng low-power operation at accessibility

Ang proseso ng pagpili ay kadalasang nakadepende sa kung paano nakikipag-ugnayan ang device sa operating environment.

Halimbawa, karaniwang ginagamit ng isang household fan speed controller o light dimmer BT136 TRIAC dahil ang bidirectional switching capability nito ay nagpapasimple ng AC control.Dahil ang alternating current ay dumadaloy sa magkabilang direksyon, ang isang TRIAC ay maaaring magsagawa sa parehong kalahati ng AC cycle nang hindi nangangailangan ng mga karagdagang switching component.Binabawasan ng katangiang ito ang pagiging kumplikado ng circuit at ginagawang mas praktikal ang pagpapatupad sa mga compact consumer electronics.

Ang mga pang-industriya na sistema ng kontrol ng motor ay maaaring pabor sa TYN612 SCR, na idinisenyo upang pangasiwaan ang mas mataas na mga kondisyon ng kuryente at mas hinihingi ang mga operating environment.Ang mga application na kinasasangkutan ng mas malalaking kasalukuyang load at mga kinakailangan sa regulasyon ng kuryente ay kadalasang nakikinabang mula sa mas malakas na kakayahan sa paglipat at pinahusay na tibay.

Para sa mga proyektong pang-edukasyon at mga aplikasyon ng kontrol na may mababang kapangyarihan, ang TIC106 SCR nananatiling praktikal na opsyon dahil sa simpleng pag-uugali ng pagpapatakbo nito at pagiging naa-access para sa eksperimento.Ito ay madalas na ginagamit sa mga panimulang switching circuit kung saan ang kadalian ng pag-unawa at pagpapatupad ay mahalaga.

Ipinapakita ng diskarteng ito na nakabatay sa application na ang pagpili ng device ay nakadepende hindi lamang sa mga de-koryenteng detalye kundi pati na rin sa mga kinakailangan ng system, kundisyon ng pagpapatakbo, at praktikal na pagsasaalang-alang sa disenyo.

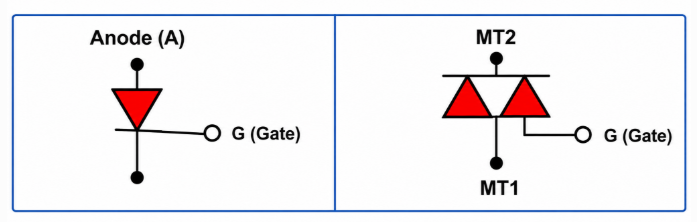

Figure 7. SCR at TRIAC Symbols na nagpapakita ng Iba't Ibang Structure ng Paglipat

SCR laban sa TRIAC

Tampok	SCR	TRIAC
Kasalukuyang Direksyon	Isang direksyon	Dalawang direksyon
Pagpapalit ng AC	Limitado	Magaling
Mga Aplikasyon ng DC	Karaniwan	Hindi gaanong karaniwan
Power Control	Mataas	Katamtaman
Karaniwang Paggamit	Mga sistemang pang-industriya	Komersyal mga kagamitang elektroniko

Hysteresis sa Comparator at Schmitt Trigger Circuits

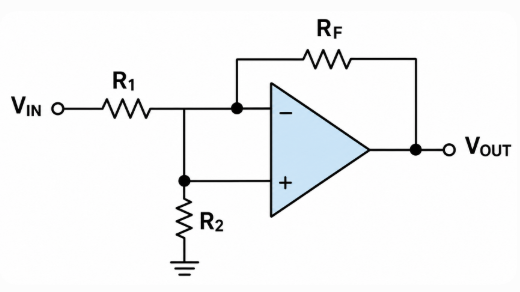

Figure 8. Comparator Circuit gamit ang Positive Feedback para sa Hysteresis

Ang mga comparator circuit ay kumakatawan sa isa sa mga pinakakaraniwang praktikal na aplikasyon ng hysteresis sa electronics.Ang kanilang layunin ay upang ihambing ang isang input signal laban sa isang reference na boltahe at bumuo ng isang output ayon sa resulta ng paghahambing.

Ang mga totoong system ay madalas na gumagana sa mga kapaligiran na naglalaman ng ingay ng kuryente, ripple, at mga pagbabago sa signal.Sa ilalim ng mga kundisyong ito, ang maliliit na v ariat ions na malapit sa mga antas ng threshold ay maaaring makaapekto sa pagkakapare-pareho ng output.

Pinapabuti ng Hysteresis ang pag-uugali ng threshold sa pamamagitan ng paglikha ng hiwalay na mga antas ng paglipat, na nagpapahintulot sa mga circuit ng comparator na gumana nang mas maaasahan sa ilalim ng pagbabago ng mga kondisyon ng signal.

Paghahambing ng Pagganap ng Comparator

Parameter	Kung wala Hysteresis	Sa Hysteresis
Maling Pag-trigger	Madalas	Minimal
Pagpalit ng Katatagan	Mahina Malapit sa Threshold	Matatag
Relay Chatter	Karaniwan	Bihira
Sensitivity ng Ingay	Mataas	Nabawasan
Maaasahan sa Output	Katamtaman	Improved

Ipinapakita ng paghahambing kung bakit karaniwang ginagamit ang hysteresis sa mga interface ng sensor, mga naka-embed na system, at mga application ng kontrol sa industriya.

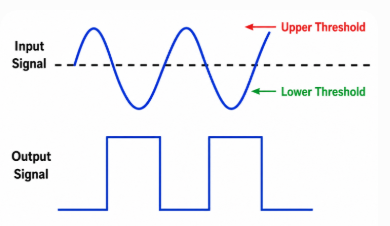

Figure 9. Schmitt Trigger Operation gamit ang Upper at Lower Threshold

Pag-unawa sa Schmitt Trigger Operation

Ang isang Schmitt trigger ay sadyang gumagamit ng positibong feedback upang lumikha ng hysteresis, kaya hindi ito lumilipat sa isang boltahe ng threshold.Sa halip, gumagamit ito ng dalawang magkaibang switching point: isang upper threshold voltage at isang lower threshold voltage.Ginagawa nitong mas malinis at mas matatag ang mga transition ng signal.Sa mga praktikal na naka-embed na system, ang mga Schmitt trigger ay kadalasang idinaragdag sa mga interface ng sensor at mga mekanikal na switch input dahil ang maliliit na pagbabago-bago ng signal, ingay, o pag-bounce ng contact ay maaaring lumikha ng maraming hindi sinasadyang mga paglipat ng output.

Hysteresis sa Op-Amp at Power Electronics

Mga operational amplifier ay malawakang ginagamit sa mga sensing system, pagpoproseso ng signal, at analog control circuit dahil sa kanilang sensitivity at amplification na kakayahan.Kapag ang mga signal ng input ay mabagal na nag-iiba o gumagana malapit sa mga kundisyon ng threshold, ang mga maliliit na pagbabago ay maaaring makaapekto sa pagkakapare-pareho ng paglipat at lumikha ng hindi matatag na pag-uugali ng output.

Upang pahusayin ang performance, ang mga op-amp circuit ay kadalasang nagpapakilala ng hysteresis sa pamamagitan ng mga positibong feedback network.Ang diskarte na ito ay lumilikha ng magkahiwalay na activation at deactivation threshold, na nagpapahintulot sa paglipat ng gawi na manatiling mas kontrolado sa ilalim ng pagbabago ng mga kundisyon ng pag-input.

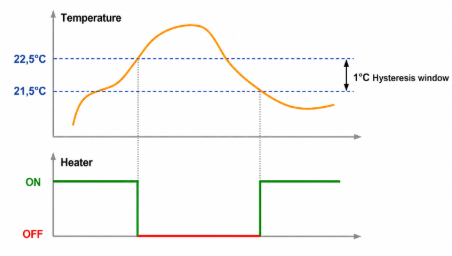

Lumilitaw ang isang praktikal na halimbawa ng hysteresis sa matalinong mga sistema ng air-conditioning.

Isaalang-alang ang isang sistema na may target na temperatura ng silid na 26°C.Kung walang hysteresis window, ang maliliit na pagbabago sa temperatura sa paligid ng set point ay maaaring paulit-ulit na mag-trigger ng operasyon ng compressor.

Kasama sa mga halimbawang kundisyon sa pagpapatakbo ang pagpapalamig ng pag-activate sa 28°C at pag-deactivate ng paglamig sa 24°C.

Ito 4°C ang paghihiwalay ay lumilikha ng isang hysteresis window na binabawasan ang hindi kinakailangang paglipat ng aktibidad at pinapayagan ang system na gumana sa isang mas malawak na hanay ng temperatura bago baguhin ang estado.

Paghahambing na Pag-uugali ng Sistema

Kontrolin Pamamaraan	Compressor Mga Ikot kada Oras	Epekto
Nang walang hysteresis	Mataas	Tumaas na compressor wear at hindi matatag na operasyon
May 4°C hysteresis window	Ibaba	Pinahusay na kahusayan at nabawasan aktibidad ng paglipat

Ang mga value sa itaas ay kumakatawan sa comparative operating behavior kaysa sa mga nakapirming measurement dahil nag-iiba-iba ang dalas ng paglipat ayon sa laki ng kwarto, thermal condition, kalidad ng insulation, at environmental factors.

Gayunpaman, ang paghahambing ay nagpapakita ng isang mahalagang prinsipyo ng disenyo.Ang mga system na may makitid o walang mga hanay ng hysteresis ay maaaring paulit-ulit na lumipat malapit sa mga kondisyon ng threshold, na nagpapataas ng electrical stress at nagpapababa ng pangmatagalang tagal ng bahagi.Ang mas malawak na mga operating window ay karaniwang binabawasan ang dalas ng pagbibisikleta at pinapabuti ang pagkakapare-pareho ng pagpapatakbo.

Sa mga praktikal na sistema, ang pinababang aktibidad ng paglipat ay maaaring mapabuti ang kahusayan ng enerhiya, bawasan ang thermal stress, at suportahan ang mas mahabang buhay ng compressor.Ang mga katulad na paraan ng pagkontrol ay malawakang ginagamit sa mga environmental system, pang-industriya na regulasyon ng temperatura, at consumer electronics kung saan mahalaga ang stable na threshold na gawi.

Ipinapakita ng halimbawang ito kung paano naiimpluwensyahan ng hysteresis hindi lamang ang pag-uugali ng circuit kundi pati na rin ang pagganap ng system sa totoong mundo at pangmatagalang pagiging maaasahan.

Pagsukat at Katangian ng Hysteresis

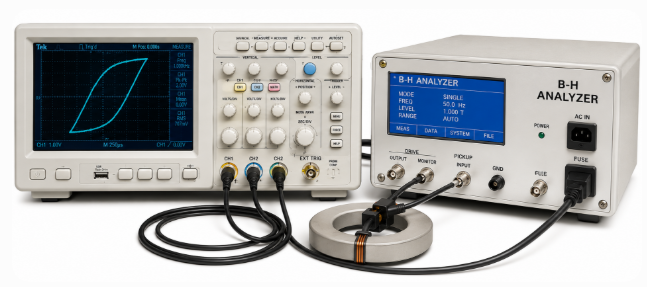

Figure 10. Oscilloscope at B-H Analyzer para sa Hysteresis Measurement

Ang pagsukat ng hysteresis ay nakakatulong na suriin kung paano kumikilos ang mga bahagi sa ilalim ng pagbabago ng mga kondisyon ng operating.Sa halip na tukuyin lamang kung umiiral ang hysteresis, tinutukoy din ng mga sukat kung gaano kalakas ang epekto nito sa paglipat ng gawi, kahusayan, at pangmatagalang pagganap.

Iba't ibang tool ang ginagamit depende sa system na sinusuri:

• Mga Oscilloscope - ilarawan ang mga switching threshold at gawi ng signal sa mga circuit tulad ng mga comparator at Schmitt trigger.

• B-H Curve Analyzers - suriin ang mga magnetic na materyales sa pamamagitan ng pagsukat ng coercivity, retentivity, at hysteresis losses.

• Magnetic Characterization Systems - pag-aralan ang magnetic behavior sa mga teknolohiya ng pananaliksik at storage.

• Mga Automated Test System - pagbutihin ang repeatability at malakihang bahagi ng pagsubok.

Kasama sa mga karaniwang sukat ang:

• Coercivity - lakas ng magnetic field na kinakailangan upang alisin ang natitirang magnetization

• Retentivity - natitirang magnetization pagkatapos alisin ang field

• Hysteresis Range - paghihiwalay sa pagitan ng mga switching threshold

• Pagpapalit ng mga Threshold - mga halaga na nagpapalitaw ng mga pagbabago sa estado

Ang mga resulta ng pagsukat ay direktang nakakaimpluwensya sa pagpili ng materyal at disenyo ng system.Ang labis na pagkawala ng hysteresis ay maaaring magpapataas ng pagbuo ng init, habang ang hindi magandang napiling mga threshold ay maaaring mabawasan ang pagkakapare-pareho ng pagpapatakbo.

Pag-optimize ng Hysteresis sa Electronic Design

Hysteresis vs Non-Hysteretic System

Tampok	Hysteresis	Non-Hysteretic
ingay Ang kaligtasan sa sakit	Mataas	Mababa
Katatagan	mas mabuti	Hindi gaanong matatag
Lumipat Dalas	Ibaba	Mas mataas
pagiging sensitibo	Ibaba	Mas mataas
Mali Nagti-trigger	Nabawasan	Mas karaniwan
Pangmatagalan pagiging maaasahan	mas mabuti	Nabawasan

Ang paghahambing na ito ay naglalarawan kung bakit ang hysteresis ay sadyang ipinakilala sa maraming mga praktikal na sistema.

Maraming salik ang nakakaimpluwensya sa gawi ng hysteresis, kabilang ang ingay ng kuryente, temperatura ng pagpapatakbo, load v ariat ion, bilis ng paglipat, mga kondisyon ng thermal, at mga kinakailangan sa pagtugon.Ang perpektong balanse ng disenyo ay nakasalalay sa partikular na aplikasyon at kapaligiran sa pagpapatakbo.

Mga Hamon at Direksyon ng Pananaliksik sa Hinaharap

Bagama't pinapabuti ng hysteresis ang pag-uugali ng system, maaari rin itong lumikha ng mga hamon sa disenyo habang nagiging mas maliit ang mga device at umaandar sa mas mataas na bilis.

Kasama sa mga kasalukuyang hamon na nauugnay sa hysteresis ang pagkawala ng enerhiya sa mga magnetic system, pagbuo ng init, mga epekto sa pagtanda ng materyal, pagiging kumplikado ng pagmomodelo, at pagtaas ng mga pagkalugi sa mataas na frequency ng pagpapatakbo.Ang mga limitasyong ito ay maaaring makaapekto sa pangkalahatang kahusayan, pagiging maaasahan, at pangmatagalang pagganap ng system.

Ang patuloy na pananaliksik ay patuloy na nagtutuklas ng mababang pagkawala ng mga magnetic na materyales, AI-assisted optimization techniques, spintronic memory technologies, adaptive hysteresis control method, at advanced semiconductor system.Ang mga pagpapaunlad na ito ay naglalayong pahusayin ang kahusayan, bawasan ang mga pagkalugi, at suportahan ang mas matalinong pag-uugali ng system.

Ang hinaharap na mga electronic system ay maaaring lalong magpatibay ng mga adaptive hysteresis technique na awtomatikong nag-a-adjust ng operating behavior ayon sa pagbabago ng mga kondisyon.Habang patuloy na sumusulong ang mga device sa bilis at pagiging kumplikado, ang mahusay na kontrol sa hysteresis ay mananatiling mahalagang pagsasaalang-alang sa disenyo ng electronic system.

Konklusyon

Tinutulungan ng hysteresis ang mga electronic system na gumana nang mas maaasahan sa pamamagitan ng pagpapabuti ng katatagan at pagbabawas ng hindi gustong pag-uugali ng paglipat.Ito ay malawakang ginagamit sa mga magnetic material, semiconductor device, control system, at power electronics kung saan patuloy na nagbabago ang mga kondisyon ng operating.Bagama't maaari itong magpakilala ng mga pagkawala ng enerhiya sa ilang mga aplikasyon, ang wastong disenyo ng hysteresis ay maaaring mapabuti ang kahusayan at pangmatagalang pagganap.Ang pag-unawa sa hysteresis ay nagbibigay-daan sa mas mahusay na mga desisyon sa disenyo ng circuit at pag-optimize ng system.
