Ang mga SMD diode ay maliliit na bahagi ng semiconductor na kumokontrol sa direksyon ng electrical current sa mga modernong electronic circuit.Malawakang ginagamit ang mga ito sa mga device gaya ng mga smartphone, fast charger, automotive system, at kagamitan sa komunikasyon dahil sinusuportahan ng mga ito ang mga compact na layout ng PCB at mahusay na high-speed na operasyon.Ang iba't ibang uri ng SMD diode ay gumaganap ng mahahalagang function kabilang ang conversion ng kuryente, regulasyon ng boltahe, proteksyon ng surge, at pagpapalit ng signal.Ang pag-unawa sa kanilang electrical behavior, thermal performance, at disenyo ng package ay mahalaga para sa pagbuo ng maaasahan at mahusay na mga electronic system.

Catalog

Ano ang Surface-Mount Device (SMD) Diodes?

Surface-Mount Device (SMD) Ang mga diode ay mga compact na bahagi ng semiconductor na ginagamit upang kontrolin ang direksyon ng electrical current sa mga modernong electronic circuit.Hindi tulad ng tradisyonal na through-hole diode na gumagamit ng mga wire lead na ipinasok sa mga naka-print na circuit board (PCB), ang mga SMD diode ay direktang nakakabit sa PCB ibabaw gamit Surface-Mount Technology (SMT).

Sa kanilang core, ang mga SMD diodes ay kumikilos tulad ng one-way na mga de-koryenteng balbula.Pinapayagan nilang dumaloy ang kasalukuyang sa isang direksyon habang hinaharangan ang reverse current na maaaring makapinsala sa mga sensitibong bahagi ng elektroniko.

SMD diodes gumana sa pamamagitan ng a PN junction semiconductor istraktura na kumokontrol sa pagpapadaloy ng kuryente habang pasulong at reverse bias kundisyon.Depende sa uri ng diode, maaari silang magsagawa ng ilang mahahalagang function ng circuit, kabilang ang AC-to-DC rectification, regulasyon ng boltahe, reverse polarity protection, electrostatic discharge (ESD) suppression, high-speed signal switching, at RF frequency tuning.

Dahil ang mga SMD diode ay gumagamit ng mga compact na walang lead na pakete at mas maiikling mga daanan ng kuryente, nakakatulong ang mga ito na pahusayin ang pagganap ng paglipat, integridad ng signal, at kahusayan sa kuryente sa mga modernong disenyo ng PCB.

Paano Kinokontrol ng SMD Diodes ang Kasalukuyang Daloy sa Mga Electronic Circuit

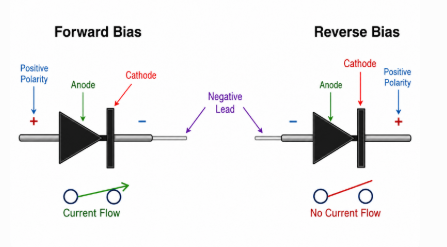

Figure 2. Forward at Reverse Bias Operation ng isang Diode na nagpapakita ng Current Flow Behavior

Kinokontrol ng mga SMD diode ang kasalukuyang sa pamamagitan ng pagpapahintulot sa pagpapadaloy ng kuryente sa panahon ng pasulong na bias at pagharang sa kasalukuyang sa panahon ng operasyon ng reverse bias.

Terminal	Function
Anode	Positibong kasalukuyang entry
Cathode	Kasalukuyang labasan / nakaharang sa gilid

Sa panahon ng pasulong na bias, ang kasalukuyang dumadaloy mula sa anode patungo sa katod.Sa panahon ng reverse bias, ang rehiyon ng depletion sa loob ng PN junction ay lumalawak at hinaharangan ang kasalukuyang daloy.

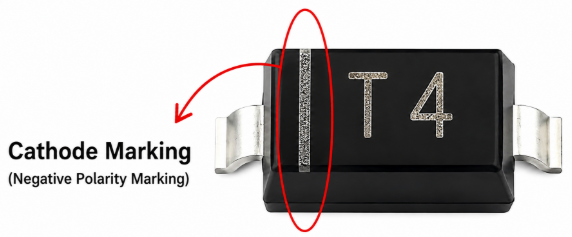

Ang panig ng katod ay karaniwang nakikilala sa pamamagitan ng a pagmamarka ng guhit, pagmamarka ng tuldok, nakalimbag na banda, o PCB silkscreen indicator.

Ang tamang pag-install ng polarity ay mahalaga dahil ang maling orientation ng diode ay maaaring magdulot ng mga short circuit, overheating ng bahagi, pinsala sa reverse current, pagkabigo ng bakas ng PCB, at pangkalahatang kawalang-tatag ng power supply.

Sa automotive LED mga sistema ng pag-iilaw, ang mga maling naka-install na rectifier diode ay maaaring magbigay-daan sa reverse na boltahe ng baterya na maabot ang mga sensitibong IC ng driver, kaya't karaniwang idinaragdag ang reverse-protection Schottky diode upang makatulong na maiwasan sakuna pinsala sa ECU sa panahon ng jump-starting o pagpapalit ng baterya.

Bakit Mas Pinipili ang SMD Diodes sa Modern Electronics

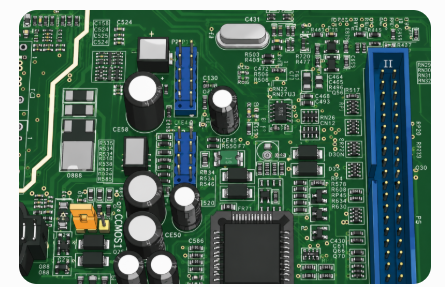

Ang mga SMD diode ay malawak na ginustong sa modernong electronics dahil sinusuportahan nila mga compact na layout ng PCB, awtomatikong pagmamanupaktura ng SMT, magaan na disenyo ng device, at maaasahan high-density circuit assembly .Ang kanilang mas maliit na istraktura ng pakete ay tumutulong din na mapabuti integridad ng signal at mga suporta mahusay na operasyon sa space-constrained electronic system.

Sa kanilang ubod, ang mga SMD diode ay nakakatulong na paganahin ang mas maliit at mas mahusay na mga produktong elektroniko nang hindi sinasakripisyo ang pagganap ng kuryente.Habang patuloy na lumiliit ang mga modernong device habang nangangailangan ng mas mabilis na bilis ng pagproseso at mas mataas na kahusayan ng kuryente, ang mga compact na bahagi ng semiconductor ay naging lalong mahalaga sa disenyo ng PCB.

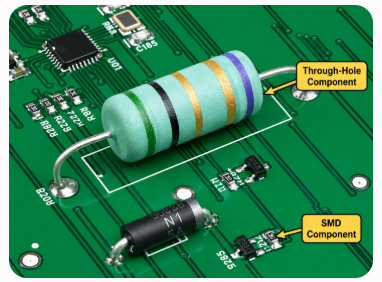

Hindi tulad ng tradisyonal na through-hole na mga bahagi, ang mga SMD diode ay direktang naka-mount sa ibabaw ng PCB, na nagpapahintulot sa mga tagagawa na i-automate ang pagpupulong gamit ang high-speed pick-and-place machine.Lubos nitong pinapabuti ang kahusayan sa produksyon, binabawasan ang gastos sa pagmamanupaktura, at sinusuportahan ang malakihang pagmamanupaktura ng electronics.

Dahil ang mga SMD diode ay gumagamit ng mas maiikling mga daanan ng kuryente, bumababa rin ang mga ito parasitiko inductance at kapasidad.Pinapabuti nito ang bilis ng paglipat, integridad ng signal, at high-frequency na pagganap sa mga modernong electronic circuit.

Sa mga compact na high-frequency power system, nakakatulong ang mas mababang pagkawala ng kuryente na bawasan ang pagbuo ng init, pahusayin ang kahusayan, at pahabain ang tagal ng bahagi ng bahagi sa mahigpit na nakaimpake na mga electronic device.

Tumutulong din ang mga SMD diode na mapabuti ang pangkalahatan pagiging maaasahan ng PCB sa pamamagitan ng pagliit ng mekanikal na stress na dulot ng mahabang wire leads.Ang kanilang compact na istraktura ay ginagawa silang lubos na angkop para sa mataas na densidad at sensitibo sa vibration na mga elektronikong disenyo.

Ang mga modernong electronic system ay patuloy na umaasa sa mga SMD diode dahil pinagsasama ng mga ito ang compact na laki, maaasahang proteksyon sa kuryente, mahusay na pagkilos ng paglipat, at malakas na pagkakatugma sa mga automated na proseso ng pagmamanupaktura ng PCB.

Iba't Ibang Uri ng SMD Diodes at Ang mga Pag-andar nito

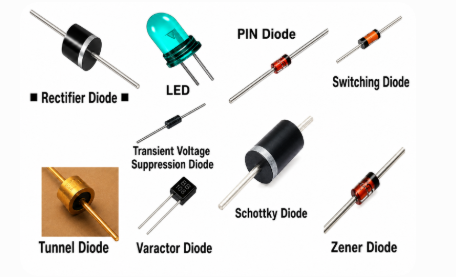

Figure 3. Mga Karaniwang Uri ng Diode na ginagamit sa Electronic Circuits

Ang mga SMD diode ay magagamit sa ilang mga espesyal na uri, na ang bawat uri ay idinisenyo upang magsagawa ng isang partikular na electrical function sa mga electronic circuit.Kasama sa kanilang mga tungkulin ang kasalukuyang pagwawasto, regulasyon ng boltahe, pagsugpo sa surge, pagpapalit ng signal, pagtukoy ng liwanag, at pag-tune ng RF.

Rectifier Diodes: Rectifier SMD diodes convert alternating current (AC) sa direktang kasalukuyang (DC).Karaniwang ginagamit ang mga ito sa mga circuit ng conversion ng kuryente kung saan kinakailangan ang matatag na output ng DC.

Schottky Diodes: Ang mga Schottky SMD diode ay kilala sa kanilang mababang pasulong na boltahe at mabilis na pag-uugali ng paglipat.Karaniwang ginagamit ang mga ito sa mga high-efficiency power circuit at fast-switching electronic system.

Zener Diodes: Ang Zener SMD diodes ay kinokontrol ang boltahe sa pamamagitan ng pagpapatakbo sa reverse breakdown mode.Tumutulong ang mga ito na mapanatili ang matatag na antas ng boltahe at protektahan ang mga sensitibong bahagi mula sa mga kondisyon ng overvoltage.

Pagpapalit ng Diodes: Ang switching SMD diodes ay idinisenyo para sa mabilis na pagpapatakbo ng switching sa digital at high-frequency na signal circuit.Ang kanilang mabilis na oras ng pagtugon ay nakakatulong na mapabuti ang pagganap ng pagruruta ng signal.

TVS (Transient Voltage Suppression) Diodes: Pinoprotektahan ng mga TVS SMD diode ang mga circuit mula sa biglaang pag-spike ng boltahe, electrostatic discharge (ESD), at mga transient surge event na maaaring makapinsala sa mga bahagi ng semiconductor.

Light-Emitting Diodes (Mga LED): Ang mga SMD LED ay nagko-convert ng elektrikal na enerhiya sa nakikitang liwanag para sa pag-iilaw, mga indicator ng display, at mga backlighting system.

Photodiodes: Ang mga photodiode ay nagko-convert ng papasok na liwanag sa electrical current at karaniwang ginagamit sa optical sensing at light-detection system.

Varactor (Varicap) Diodes: Ang mga Varactor SMD diode ay gumagana bilang mga capacitor na kinokontrol ng boltahe na tumutulong sa pagsasaayos ng dalas ng pag-tune sa RF at mga circuit ng komunikasyon.

Tunnel Diodes: Ang tunnel SMD diodes ay mga espesyal na high-speed semiconductor na device na ginagamit sa microwave, oscillator, at advanced na RF system dahil sa kanilang napakabilis na mga katangian ng paglipat.

Comparative Analysis ng Major SMD Diode Types

Ang iba't ibang uri ng SMD diode ay na-optimize para sa iba't ibang mga kinakailangan sa kuryente tulad ng bilis ng paglipat, kontrol ng boltahe, conversion ng kuryente, at proteksyon ng circuit.Ang pag-unawa sa mga pagkakaibang ito ay nakakatulong na mapabuti ang pagpili ng bahagi para sa thermal stability, electrical performance, at pangmatagalang pagiging maaasahan.

Tampok	Rectifier	Schottky	Zener	TVS
Pangunahing Pag-andar	AC/DC pagbabagong loob	Mabilis na mababang pagkawala lumilipat	Boltahe regulasyon	Surge proteksyon
Pasulong Boltahe	Mas mataas	Mababa	Katamtaman	Nag-iiba
Lumipat Bilis	Katamtaman	Napakabilis	Katamtaman	sukdulan mabilis
kapangyarihan Kahusayan	Katamtaman	Mataas	Katamtaman	Nakatuon sa proteksyon
Baliktarin Paggamit ng Pagkasira	Hindi	Hindi	Oo	Oo
Karaniwan Paggamit ng Industriya	kapangyarihan mga gamit	Mga charger, SMPS	Mga riles ng boltahe	Automotive, USB

Schottky diodes ay karaniwang ginusto sa mga high-frequency switching circuit dahil ang kanilang mababang pasulong na boltahe at malapit-zero na oras ng pagbawi ay nakakatulong na mabawasan ang pagkawala ng kuryente at pagbuo ng init.Ang kanilang mga katangian ng mabilis na paglipat ay nagpapabuti din ng kahusayan sa mga compact electronic system.

Sa mga compact DC-DC converter, ang mga Schottky diode ay kadalasang gumagawa ng mas mababang power loss kaysa sa karaniwang rectifier diodes dahil ang kanilang mas mababang forward na boltahe ay nagpapababa ng init sa panahon ng tuluy-tuloy na pagpapatakbo ng switching.

Zener diodes ay pangunahing ginagamit kapag kinakailangan ang matatag na regulasyon ng boltahe at kontroladong reverse breakdown. Mga diode ng TVS, sa kabaligtaran, ay na-optimize para sa lumilipas na pagsugpo at mabilis na proteksyon laban sa mga spike ng boltahe at mga kaganapan sa ESD.

Karaniwang rectifier diodes ay mas angkop para sa pangkalahatang AC-to-DC na conversion kung saan ang napakabilis na pagganap ng paglipat ay hindi gaanong mahalaga.

Ang bawat uri ng diode ay nagsasangkot ng ilang mga electrical tradeoff. Halimbawa, Ang mga Schottky diode ay nagbibigay ng mas mabilis na paglipat at mas mababang pagbaba ng boltahe, ngunit maaari rin silang gumawa ng mas mataas na reverse leakage current sa matataas na temperatura kumpara sa mga karaniwang silicon rectifier.

Ang pag-unawa sa mga pagkakaiba sa performance na ito ay nakakatulong na mapabuti ang pagiging maaasahan ng circuit, thermal stability, at pangkalahatang kahusayan ng electronic system.

Mga Laki ng SMD Diode Package at Thermal Performance

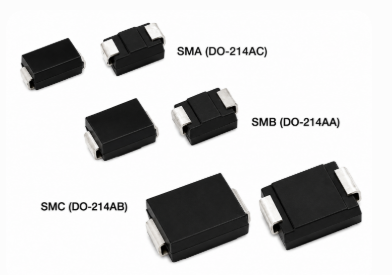

Figure 4. Mga Karaniwang SMD Diode na Mga Laki ng Package: SMA, SMB, at SMC

Ang laki ng package ng surface-mount diode ay direktang nakakaapekto sa kasalukuyang kakayahan sa paghawak, thermal dissipation, pagiging maaasahan ng PCB, katatagan ng paglipat, at pangkalahatang tibay ng makina.Ang pagpili ng tamang pakete ay mahalaga dahil ang mahinang thermal management ay maaaring mabawasan ang kahusayan, magpapataas ng temperatura ng junction, at paikliin ang tagal ng bahagi.

Ang mga mas maliliit na diode na pakete ay karaniwang ginagamit sa mga compact na low-power na electronics, habang ang mas malalaking pakete ay mas angkop para sa high-current at high-power na mga application na gumagawa ng malaking init sa panahon ng operasyon.

Package	Max Kasalukuyan	Thermal Performance	Karaniwang Paggamit
SOD-523	Napakababa	Limitado	Signal lumilipat
SOD-323	Mababa	Katamtaman	Maliit na lohika mga circuit
SOD-123	Katamtaman	mas mabuti	Zener/rectifier
SMA	Katamtaman-Mataas	Mabuti	kapangyarihan pagwawasto
SMB	Mataas	Malakas	TVS proteksyon
SMC	Napakataas	Magaling	Pang-industriya kapangyarihan

Mas maliit na mga pakete ng SMD tulad ng SOD-523 at SOD-323 ay karaniwang ginagamit sa mga compact signal-processing at low-current logic circuits kung saan limitado ang espasyo ng PCB.Gayunpaman, ang kanilang mas mababang thermal dissipation na kakayahan ay ginagawang hindi gaanong angkop para sa mga high-current power application.

Mas malalaking pakete tulad ng SMA, SMB, at SMC magbigay ng mas malakas na thermal performance at kasalukuyang kakayahan sa paghawak.Ang kanilang mas malaking lugar sa ibabaw ay nakakatulong sa pamamahagi ng init nang mas epektibo at sumusuporta sa mas matatag na operasyon sa ilalim ng hinihinging mga kondisyon ng kuryente.

Lalong nagiging mahalaga ang thermal performance sa mga high-current at high-frequency circuit dahil ang sobrang temperatura ng junction ay maaaring mabawasan ang tagal ng buhay ng diode, mas mababang power efficiency, at mapataas ang panganib ng PCB failure.

Sa mga compact na layout ng PCB, ang init na nabuo sa loob ng diode junction ay dapat na mahusay na lumipat sa mga layer ng tanso ng PCB.Kung hindi kumalat nang maayos ang init, maaaring mabilis na tumaas ang temperatura ng junction at lumikha ng thermal runaway, nabawasan ang kahusayan, hindi matatag na boltahe sa pasulong, pinabilis na pagtanda ng semiconductor, at napaaga na pagkasira ng bahagi.

Lugar ng tanso ng PCB malakas din ang impluwensya ng thermal behavior. Mas malalaking tanso ang ibinubuhos nakakonekta sa mga diode pad ay tumutulong sa pagkalat ng init sa ibabaw ng PCB, pagpapababa ng mga naka-localize na temperatura ng hotspot, at pagsuporta sa mas matatag na pangmatagalang operasyon.

Sa mga high-power na electronic system, ang thermal stability ay karaniwang sinusuportahan sa pamamagitan ng paggamit ng mas malawak na copper traces, thermal vias, multi-layer copper plane, mas malalaking diode packages, at pinahusay na disenyo ng airflow para mabawasan ang heat buildup at mapanatili ang mas ligtas na operating temperature.

Ang thermal derating ay isa pang mahalagang pagsasaalang-alang sa panahon ng pagpili ng diode.Habang tumataas ang temperatura ng pagpapatakbo, bumababa ang maximum na ligtas na kasalukuyang kakayahan sa paghawak ng diode.Dapat isaalang-alang ang derating na gawi na ito upang makatulong na maiwasan ang sobrang pag-init sa ilalim ng tunay na mga kondisyon ng operating.

Ang tamang pagpili ng package ay nakakatulong na ma-optimize ang power efficiency, thermal stability, mechanical durability, manufacturing consistency, at long-term circuit reliability.

Figure 5. Malalaking PCB Copper Area Tumutulong sa Pagkalat ng Init at Bawasan ang Temperatura ng Diode

Paano Nakakaapekto ang PCB Copper Area sa Temperatura ng Diode

Ang lugar ng tanso ng PCB ay may malakas na impluwensya sa pagganap ng thermal ng SMD diode dahil ang layer ng tanso ay gumaganap bilang isang heat spreader na naglilipat ng init palayo sa semiconductor junction.

Kapag ang kasalukuyang dumadaloy sa diode, ang power dissipation ay bumubuo ng init sa loob ng junction.Kung ang nakapalibot na lugar ng tanso ay masyadong maliit, ang init ay nagiging puro malapit sa diode package at mabilis na nagpapataas ng temperatura ng junction.

Ang mas malalaking pagbuhos ng tanso ay nakakatulong na mabawasan mga temperatura ng hotspot, mapahusay ang pagkalat ng init, mas mababang thermal resistance, sitaguyod ang pangmatagalang katatagan, at bawasan ang thermal stress sa patuloy na operasyon.

Sa mga compact switching regulator at fast charger, ang hindi sapat na copper area ay maaaring magdulot ng sobrang init ng mga maliliit na Schottky diode kahit na gumagana sa loob ng kanilang kasalukuyang mga kasalukuyang limitasyon.

Ang thermal transfer ay karaniwang pinahusay sa pamamagitan ng pagpapalawak ng laki ng tansong pad, pagkonekta ng mga pad sa panloob na mga eroplanong tanso, gamit ang mas makapal na mga layer ng tanso, at pagdaragdag ng thermal stitching vias.

Madalas na ipinapakita ng pagsusuri ng thermal imaging na ang mahinang pamamahagi ng tanso ay lumilikha ng mga localized na thermal hotspot na malapit sa mga power diode at switching component.

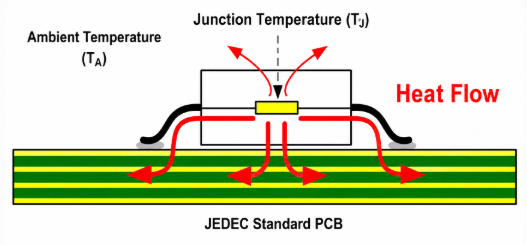

Figure 6. Heat Flow mula sa Diode Junction papunta sa PCB sa panahon ng Thermal Dissipation

Pag-unawa sa Thermal Resistance (RθJA)

Thermal resistance, karaniwang ipinahayag bilang RθJA (junction-to-ambient thermal resistance), sinusukat kung gaano kabisa ang paglipat ng init mula sa semiconductor junction papunta sa nakapaligid na hangin.

Ang mas mababang mga halaga ng RθJA ay nagpapahiwatig ng mas mahusay na kakayahan sa paglamig at mas mahusay na paglipat ng init.

Ang kaugnayan sa pagitan ng pagkawala ng kuryente at pagtaas ng temperatura ay maaaring matantya gamit ang:

T_J=T_A+(P_D×R_θJA)

saan:

• TJ = Temperatura ng junction

• TA = Temperatura sa paligid

• PD = Pagkawala ng kapangyarihan

• RθJA = Junction-to-ambient thermal resistance

Napakahalaga ng relasyong ito sa power electronics dahil ang sobrang temperatura ng junction ay maaaring magpapataas ng leakage current, bawasan ang kahusayan, mapabilis ang pagtanda ng semiconductor, mag-trigger ng thermal runaway, at maging sanhi ng permanenteng diode failure.

Halimbawa, isang Schottky diode na nawawala 1W ng kapangyarihan na may halagang RθJA na 80°C/W maaaring makaranas ng isang 80°C pagtaas ng temperatura ng junction sa itaas ng temperatura ng kapaligiran.Kung ang nakapaligid na temperatura ng hangin ay 40°C, maaaring lumapit ang temperatura ng junction 120°C, na maaaring lubos na magpapataas ng thermal stress at mabawasan ang pangmatagalang pagiging maaasahan.

Sa mga praktikal na disenyo ng PCB, isang compact na SOD-323 Schottky diode na gumagana sa 1A kasalukuyang maaaring mag-dissipate ng sapat na kapangyarihan upang itaas ang temperatura ng junction sa itaas 100°C kung limitado ang lugar ng tanso ng PCB.Ang thermal testing ay madalas na nagpapakita na ang pagtaas ng copper pour size at pagdaragdag ng thermal vias ay maaaring kapansin-pansing bawasan ang temperatura ng hotspot at suportahan ang mas matatag na pangmatagalang operasyon.

Ang mga halaga ng RθJA ay karaniwang nakalista sa mga surface-mount diode datasheet at tumutulong sa pagtatantya ng ligtas na temperatura ng pagpapatakbo sa ilalim ng mga tunay na kundisyon ng PCB.Ang mas mababang mga halaga ng thermal resistance ay karaniwang nagpapahiwatig ng mas malakas na kakayahan sa paglamig at mas mahusay na paglipat ng init sa nakapalibot na kapaligiran.

Ang mas maliliit na pakete ng SMD ay karaniwang may mas mataas na thermal resistance dahil ang kanilang pinababang surface area ay nililimitahan ang paglipat ng init sa PCB at nakapaligid na hangin.

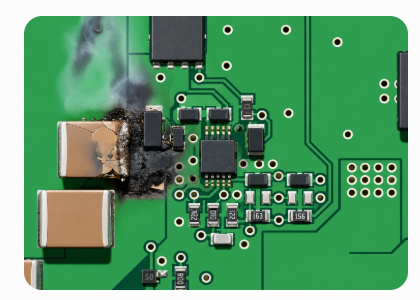

Figure 7. Overheating na Pinsala na dulot ng Hindi magandang Pag-alis ng init sa mga Compact na SMD Package

Bakit Mas Mabilis na Nag-overheat ang Maliit na SMD Package

Ang maliliit na pakete ng SMD ay kadalasang nag-overheat nang mas mabilis dahil mayroon sila limitadong thermal mass, mas maliit na lugar ng pag-aalis ng init, mas mataas na thermal resistance, at nabawasan ang lugar ng kontak sa tanso.

Halimbawa Ang mga pakete ng , SOD-523 at SOD-323 ay mahusay para sa mga compact na application ng signal, ngunit maaaring mahirapan ang mga ito sa mga high-current switching circuit kung saan ang tuluy-tuloy na pagkawala ng kuryente ay bumubuo ng malaking init.

Habang tumataas ang temperatura, tumataas ang kasalukuyang pagtagas, nagbabago ang mga katangian ng pasulong na boltahe, bumababa ang kahusayan, at bumibilis ang pagkasira ng semiconductor.

Sa mga compact na electronic device tulad ng mga smartphone at Mga USB-C charger, siksikan Mga layout ng PCB maaaring mag-trap ng init at magpalala ng thermal buildup sa paligid ng maliliit na diode packages.Ang mahinang daloy ng hangin ay lalong nagpapataas ng thermal stress dahil ang natural na convection ay nagiging limitado sa loob ng mga compact enclosure.

Ang mga panganib sa overheating ay karaniwang nababawasan sa pamamagitan ng pagpili ng mas malalaking diode packages, pag-optimize ng PCB airflow, pagtaas ng copper plane area, pagpapababa ng operating current, at paggamit ng mas mataas na kahusayan na Schottky diode.

Parameter	Paglalarawan	Kahalagahan
Baliktarin Boltahe (Vr)	Pinakamataas baligtad na boltahe	Pinipigilan pagkasira
Pasulong Boltahe (Vf)	Pagbaba ng boltahe sa panahon ng pagpapadaloy	Nakakaapekto kahusayan at pagbuo ng init
Leakage Kasalukuyang (IR)	Baliktarin kasalukuyang pagtagas	Mahalaga para sa mga circuit na may mababang kapangyarihan
Oras ng Pagbawi (trr)	Lumipat bilis ng pagbawi	Mahalaga para sa mataas na dalas ng operasyon
Junction Kapasidad (Cj)	Naka-imbak na bayad sa pagitan ng mga terminal	Nakakaapekto sa RF at pagpapalit ng pagganap
Pinakamataas Temperatura ng Junction (Tj)	Pinakamataas na ligtas temperatura ng pagpapatakbo	Pinipigilan pinsala sa init

Ang mga malalaking diode na pakete ay karaniwang nagbibigay ng mas mababang thermal resistance at mas mahusay na kakayahan sa pag-alis ng init.Bagama't ang mas maliliit na pakete ay nakakatulong na bawasan ang laki ng PCB, madalas silang nangangailangan ng mas maingat na pamamahala ng thermal sa ilalim ng patuloy na kasalukuyang pagkarga.

Bagama't ang mas maliliit na surface-mount diode na pakete ay nakakatulong na bawasan ang paggamit ng espasyo ng PCB, madalas silang nangangailangan ng mas maingat na disenyo ng thermal dahil nililimitahan ng kanilang pinababang surface area ang kakayahan sa pag-alis ng init sa ilalim ng patuloy na kasalukuyang pagkarga.

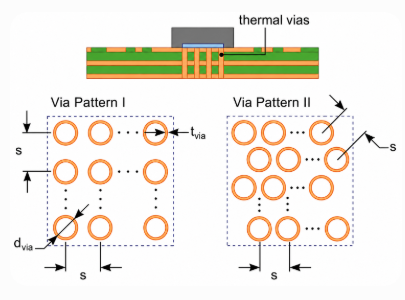

Figure 8. Thermal Via Pattern na ginamit upang Pahusayin ang PCB Heat Dissipation at Cooling Efficiency

Thermal Vias at Multi-Layer PCB Cooling

Ang mga thermal vias ay mga butas na may plated na naglilipat ng init mula sa tuktok na layer ng PCB patungo sa panloob o ilalim na mga eroplanong tanso.Tumutulong ang mga ito na ipamahagi ang init sa maraming mga layer ng PCB sa halip na i-concentrate ang init malapit sa diode package.

Ang thermal vias ay tumutulong sa pagpapababa ng temperatura ng junction, pagsuporta sa thermal spreading, pagbabawas ng pagbuo ng hotspot, at pagpapahusay ng pangmatagalang pagiging maaasahan.

Ang multi-layer na PCB copper planes ay higit pang sumusuporta sa pag-alis ng init dahil ang malalaking panloob na bahagi ng tanso ay kumikilos bilang mga thermal reservoir na sumisipsip at namamahagi ng init nang mas mahusay.Lalo itong nagiging mahalaga sa mga compact high-power electronics kung saan limitado ang airflow.

Figure 9. Napapabuti ng Airflow ang SMD Diode Cooling

Napapabuti ng Wastong Airflow ang SMD Diode Cooling at Reliability

Ang daloy ng hangin ay malakas na nakakaapekto sa temperatura ng pagpapatakbo ng diode, lalo na sa mga high-power na application.Ang mahinang kondisyon ng daloy ng hangin ay maaaring ma-trap ang init malapit sa ibabaw ng PCB at mapataas ang temperatura ng junction, leakage current, thermal stress, at probability ng failure.

Ang sapilitang daloy ng hangin mula sa mga cooling fan ay nakakatulong na alisin ang init nang mas mahusay at pinababa ang operating temperatura sa mga high-power na electronic system kung saan kinakailangan ang tuluy-tuloy na pag-alis ng init.

Kahit na ang katamtamang pagpapabuti ng daloy ng hangin ay maaaring lubos na mabawasan ang temperatura ng diode junction at suportahan ang pangmatagalang katatagan ng pagpapatakbo.

Thermal Derating sa High-Current Designs

Ang thermal derating ay tumutukoy sa pagbabawas ng pinapahintulutang kasalukuyang kakayahan sa paghawak ng isang diode habang tumataas ang operating temperature.

Karamihan sa mga datasheet ng diode ay tumutukoy sa mga kasalukuyang rating sa ilalim ng kinokontrol na mga kondisyon ng laboratoryo, kadalasan sa paligid ng 25°C ambient temperature.Sa mga tunay na electronic system, ang operating temperature ay madalas na mas mataas.

Habang tumataas ang temperatura ng junction, bumababa ang ligtas na operating current, tumataas ang leakage current, tumataas ang power dissipation, at mas mataas ang panganib ng thermal runaway.

Ang mga thermal derating na margin ay karaniwang inilalapat upang suportahan ang pagiging maaasahan sa ilalim ng pinakamasamang kondisyon sa pagpapatakbo, lalo na sa mga high-power at high-frequency na electronic system kung saan tuluy-tuloy ang pagbuo ng init.

Ang pagwawalang-bahala sa thermal derating ay maaaring magdulot ng napaaga na pagkasira ng bahagi, hindi matatag na pag-uugali ng circuit, labis na pag-init, at pagbawas ng buhay ng produkto.

Nakakatulong ang wastong disenyo ng thermal na matiyak na ligtas na gumana ang mga SMD diode sa ilalim ng tuluy-tuloy na mga kondisyon ng stress sa kuryente at kapaligiran sa mahabang buhay ng serbisyo.

Mga Tunay na Problema sa Thermal ng PCB sa Mga Aplikasyon ng SMD Diode

Ang mga problema sa thermal management ay kabilang sa mga pinakakaraniwang hamon sa pagiging maaasahan sa modernong mga aplikasyon ng SMD diode.Dahil ang mga pakete ng SMD ay compact at siksik na naka-pack sa mga PCB, ang sobrang init ay maaaring mabilis na makaapekto sa pagganap ng kuryente at pangmatagalang katatagan ng circuit.

Ang isang karaniwang praktikal na problema ay nangyayari sa portable electronics na gumagamit ng mga compact na SOD-323 Schottky diode para sa pamamahala ng kuryente at reverse polarity na proteksyon.

Tunay na Problema sa Thermal ng PCB: SOD-323 Overheating

Sa mga compact high-current circuit, ang SOD-323 Schottky diode ay maaaring mag-overheat kapag ang PCB copper area ay masyadong maliit, ang airflow ay pinaghihigpitan, ang switching current ay lumampas sa mga ligtas na limitasyon sa pagpapatakbo, ang thermal vias ay wala, o ang PCB trace width ay hindi sapat.

Habang tumataas ang temperatura ng junction, ang diode ay maaaring makaranas ng pinababang kahusayan, tumaas na leakage current, thermal runaway, kawalang-tatag ng boltahe, at napaaga na pagkasira ng semiconductor.

Ang mga nakikitang sintomas ay kadalasang kinabibilangan ng pagkawalan ng kulay ng PCB, mga marka ng paso malapit sa diode, hindi matatag na pag-uugali sa pag-charge, pagbawas ng kahusayan sa conversion ng kuryente, at pasulput-sulpot na operasyon ng circuit.

Sa mga compact na USB-C charger at DC-DC converter, ang sobrang pag-init ng mga Schottky diode ay lubos na makakabawas sa charging efficiency at nagpapaikli sa tagal ng buhay ng mga kalapit na bahagi dahil sa localized na thermal stress.

Sa isang compact na USB-C charger na disenyo, ang isang maliit na SOD-323 Schottky diode ay naging sobrang init sa panahon ng tuluy-tuloy na mabilis na pag-charge dahil ang nakapalibot na PCB copper area ay masyadong maliit para sa tamang pagkalat ng init.Inihayag ng thermal imaging ang mga naka-localize na temperatura ng hotspot malapit sa diode package, na nagdulot ng hindi matatag na pagganap ng pag-charge pagkatapos ng pinalawig na operasyon.Ang pagpapalit sa diode ng mas malaking SMA package at pagdaragdag ng thermal vias ay nakatulong sa pagpapababa ng operating temperature at pagbutihin ang pangmatagalang pagiging maaasahan.

Ang ganitong uri ng problema sa overheating ay nagpapakita kung paano direktang nakakaapekto ang kalidad ng layout ng PCB sa thermal stability at semiconductor lifespan sa mga compact high-power electronic system.

Praktikal na PCB Thermal Solution

Ang pagtaas ng copper pour area sa paligid ng mga diode pad ay nakakatulong na mapahusay ang thermal dissipation sa pamamagitan ng pagkalat ng init sa mas malaking ibabaw ng PCB.Ang thermal reliability ay karaniwang sinusuportahan din sa pamamagitan ng paggamit ng mas malawak na copper traces, multi-layer copper plane, thermal vias, pinahusay na disenyo ng airflow, at mas malalaking diode packages para sa mas mataas na kasalukuyang load.

Sa praktikal na mga disenyo ng PCB, ang mahinang pamamahala ng thermal ay maaaring lumikha ng mga naisalokal na temperatura ng hotspot na nagpapabilis sa pagtanda ng semiconductor at nagpapataas ng mga pangmatagalang rate ng pagkabigo.Nakakatulong ang wastong disenyo ng thermal layout na mapanatili ang stable na operasyon, lalo na sa mga compact electronic system kung saan limitado ang airflow at cooling space.

Ang thermal imaging analysis ay kadalasang ginagamit sa panahon ng pag-develop ng PCB upang matukoy ang sobrang init na mga bahagi at i-optimize ang pamamahagi ng init bago ang mass production.

Ang mga modernong elektronikong sistema ay lubos na umaasa sa maingat na disenyo ng thermal dahil kahit maliit na pagtaas ng temperatura ay maaaring makaapekto nang malaki sa pangmatagalang pagiging maaasahan at katatagan ng kuryente.

Mahalagang Mga Parameter ng Elektrisidad para sa Pagpili ng SMD Diode

Ang pagpili ng tamang SMD diode ay nangangailangan ng maingat na pagsusuri ng ilang mahahalagang electrical parameter na direktang nakakaapekto sa kahusayan, thermal stability, switching performance, at pangmatagalang pagiging maaasahan ng circuit.

Ang iba't ibang uri ng diode ay na-optimize para sa iba't ibang mga kondisyon ng operating.Ang ilan ay idinisenyo para sa high-speed switching, habang ang iba ay inuuna ang proteksyon ng surge, regulasyon ng boltahe, o mataas na kasalukuyang kakayahan sa paghawak.Ang pag-unawa sa mga electrical parameter na ito ay nakakatulong na matukoy ang pinaka-angkop na diode para sa isang partikular na aplikasyon.

Parameter	Paglalarawan	Kahalagahan
Baliktarin Boltahe (Vr)	Pinakamataas baligtad na boltahe	Pinipigilan pagkasira
Pasulong Boltahe (Vf)	Pagbaba ng boltahe sa panahon ng pagpapadaloy	Nakakaapekto kahusayan at pagbuo ng init
Leakage Kasalukuyang (IR)	Baliktarin kasalukuyang pagtagas	Mahalaga para sa mga circuit na may mababang kapangyarihan
Oras ng Pagbawi (trr)	Lumipat bilis ng pagbawi	Mahalaga para sa mataas na dalas ng operasyon
Junction Kapasidad (Cj)	Naka-imbak na bayad sa pagitan ng mga terminal	Nakakaapekto sa RF at pagpapalit ng pagganap
Pinakamataas Temperatura ng Junction (Tj)	Pinakamataas na ligtas temperatura ng pagpapatakbo	Pinipigilan pinsala sa init

Ang pagpili ng maling mga parameter ng kuryente ay maaaring magdulot ng sobrang pag-init, hindi matatag na operasyon, labis na pagkawala ng kuryente, pagbaba ng kahusayan, thermal runaway, at napaaga na pagkasira ng bahagi.Ang tamang pagpili ng parameter ay nakakatulong sa pagsuporta sa pagiging maaasahan ng circuit, thermal stability, energy efficiency, at pangmatagalang electronic performance.

Pasulong na Boltahe (Vf)

Tinutukoy ng pasulong na boltahe kung gaano karaming boltahe ang nawala kapag ang kasalukuyang dumadaloy sa diode sa panahon ng pagpapatakbo ng forward bias.

Uri ng Diode	Karaniwang Pasulong na Boltahe
Schottky Diode	0.2V–0.4V
Silicon Rectifier Diode	0.7V–1.1V

Direktang pinapabuti ng lower forward na boltahe ang power efficiency dahil mas kaunting elektrikal na enerhiya ang nako-convert sa init habang nagpapadaloy.Lalo itong nagiging mahalaga sa mga compact electronics kung saan limitado ang espasyo sa pamamahala ng thermal.

Ang mga Schottky diode ay karaniwang pinipili para sa mga high-efficiency na power circuit dahil sa kanilang pinababang pagbagsak ng boltahe at mabilis na pag-uugali ng paglipat.Ang mga karaniwang silicon rectifier, gayunpaman, ay maaaring magbigay ng mas mahusay na reverse voltage tolerance at mas mababang leakage current sa ilang partikular na application.

Nakakatulong din ang lower forward na boltahe na bawasan ang thermal stress, pagbutihin ang kahusayan, pagbaba ng temperatura ng junction, at pagpapahaba ng tagal ng bahagi.

Relasyon sa pagwawaldas ng kapangyarihan:

P=V_f×Ako

Kahit na ang mga maliliit na pagbawas sa pasulong na boltahe ay maaaring lubos na mabawasan ang pagkawala ng kuryente sa mga high-current na electronic system.

Baliktad na Boltahe (Vr)

Tinutukoy ng reverse voltage rating ang pinakamataas na reverse voltage na ligtas na mapaglabanan ng diode bago mangyari ang pagkasira ng kuryente.Kung ang inilapat na reverse boltahe ay lumampas sa na-rate na limitasyon, ang diode ay maaaring makaranas ng pagkasira ng avalanche, labis na leakage current, permanenteng pinsala sa semiconductor, at pagkabigo ng PCB sa panahon ng pag-agos ng boltahe.

Karaniwang pinipili ang mga reverse voltage rating na may karagdagang safety margin upang makatulong na mapanatili ang pagiging maaasahan sa mga lumilipas na kondisyon ng operating.Ang hindi sapat na reverse voltage margin ay nagpapataas ng panganib ng mga pangmatagalang problema sa pagiging maaasahan at hindi inaasahang mga pagkabigo sa field.

Leakage Current (IR)

Ang leakage current ay tumutukoy sa maliit na halaga ng reverse current na dumadaloy sa diode kapag reverse biased.Bagama't karaniwang napakaliit ng leakage, ang sobrang pagtagas ay maaaring mabawasan ang buhay ng baterya, mas mababa ang standby na kahusayan, mapataas ang thermal stress, at makakaapekto sa precision low-power circuits.

Ang kasalukuyang pagtagas ay karaniwang tumataas habang tumataas ang temperatura, tumataas ang reverse boltahe, at nangyayari ang pagtanda ng semiconductor.Ang mababang pagganap ng pagtagas ay lalong mahalaga sa mga portable na electronics, mga system na pinapagana ng baterya, mga IoT device, at mga standby circuit na matipid sa enerhiya.

Ang mga Schottky diode ay karaniwang may mas mataas na leakage current kaysa sa mga karaniwang silicon rectifier, lalo na sa mataas na operating temperature.

Halimbawa, Ang mga Schottky diode ay karaniwang nagbibigay ng mahusay na kahusayan sa mga fast charger dahil sa kanilang mababang pasulong na boltahe.Gayunpaman, ang kanilang mas mataas na leakage current sa mataas na temperatura ay maaaring bahagyang bawasan ang standby na kahusayan sa mga sistemang pinapagana ng baterya.

Nagiging mahalaga ang tradeoff na ito sa mga low-power na electronic na disenyo kung saan priyoridad ang mahabang buhay ng baterya at kaunting standby na paggamit ng kuryente.

Oras ng Pagbawi (trr)

Sinusukat ng oras ng pagbawi kung gaano kabilis huminto sa pagsasagawa ang diode kapag lumilipat mula sa pasulong na bias patungo sa reverse bias.

Uri ng Diode	Karaniwang Oras ng Pagbawi
Pamantayan Rectifier	2µs–30µs
Mabilis na Pagbawi Diode	50ns–500ns
Schottky Diode	Malapit sa zero

Ang oras ng pagbawi ay lalong nagiging mahalaga habang tumataas ang dalas ng paglipat.Karaniwang tinatanggap ang mga karaniwang rectifier diode para sa mga supply ng kuryente na may mababang dalas, ngunit maaari silang lumikha ng labis na pagkalugi ng switching sa mga high-frequency na circuit.

Sa high-frequency switching power supply, ang mas mabagal na rectifier diode ay maaaring makabuo ng karagdagang switching losses dahil ang reverse recovery current ay patuloy na dumadaloy nang panandalian sa panahon ng paglipat ng mga transition.Ang mabilis na paggaling at mga Schottky diode ay nakakatulong na bawasan ang mga pagkalugi na ito, bawasan ang pagbuo ng init, at pagbutihin ang pangkalahatang kahusayan ng converter.

Ang mabilis na pagbawi at mga Schottky diode ay karaniwang mas gusto sa pagpapalit ng mga power supply, mabilis na charger, DC-DC converter, RF power circuit, at high-frequency na mga industriyal na sistema.

Ang kanilang mas mabilis na pag-uugali sa paglipat ay nakakatulong na bawasan ang pagkawala ng switching, bawasan ang pagbuo ng init, pagbutihin ang kahusayan, bawasan ang ingay ng EMI, at pagsuporta sa mas mahusay na thermal stability.

Gayunpaman, ang mga Schottky diode ay maaaring magpakita ng mas mataas na reverse leakage current sa mataas na temperatura, na dapat isaalang-alang sa mga thermally demanding na kapaligiran.

Junction Capacitance (Cj)

Ang junction capacitance ay kumakatawan sa nakaimbak na singil sa kuryente sa pagitan ng mga terminal ng diode.Direktang nakakaapekto ang parameter na ito sa bilis ng paglipat, pagganap ng RF, integridad ng signal, at pag-uugali ng high-frequency na circuit.

Nakakatulong ang lower junction capacitance na mapabuti ang high-frequency switching, RF signal stability, communication circuit performance, at signal processing accuracy.

Ang junction capacitance ay nagiging lalong mahalaga sa RF communication system, wireless electronics, signal processing circuits, at high-speed digital system.Ang labis na kapasidad ay maaaring magpasok ng pagbaluktot ng signal, mas mabagal na pag-uugali ng paglipat, at pagbawas ng kahusayan ng RF.

Maximum Junction Temperature (Tj)

Ang maximum na temperatura ng junction, na karaniwang isinusulat bilang Tj, ay tumutukoy sa pinakamataas na ligtas na operating temperature ng internal semiconductor junction ng diode.

Ang parameter na ito ay lubhang mahalaga dahil ang diode ay maaaring mabigo kahit na ang boltahe at kasalukuyang mga rating ay mukhang katanggap-tanggap kung ang thermal management ay hindi sapat.

Habang tumataas ang temperatura ng junction, ang diode ay maaaring makaranas ng tumaas na leakage current, nabawasang kahusayan, kawalang-tatag ng boltahe sa pasulong, pinabilis na pagtanda ng semiconductor, at permanenteng pinsala sa loob.

Sa mga high-current na SMD diode application, ang sobrang temperatura ng junction ay maaaring mag-trigger ng thermal runaway.Nangyayari ito kapag ang tumataas na temperatura ay nagpapataas ng leakage current at power dissipation, na pagkatapos ay bumubuo ng mas maraming init at higit na nagpapataas ng temperatura ng junction.

Kung ang thermal runaway ay hindi kontrolado, ang diode ay maaaring biglang mabigo at makapinsala sa nakapalibot na mga bahagi ng PCB.

Ang patuloy na pagpapatakbo malapit sa pinakamataas na temperatura ng junction ay maaari ring paikliin ang pangmatagalang buhay ng bahagi, kahit na hindi mangyari ang agarang pagkabigo.Pinapabilis ng mataas na temperatura ang mga mekanismo ng pagsusuot ng semiconductor at binabawasan ang pangmatagalang pagiging maaasahan.

Ang thermal reliability ay karaniwang pinapabuti sa pamamagitan ng paggamit ng mas malalaking diode packages, mas malawak na copper traces, mas malalaking PCB copper pours, thermal vias, mas mahusay na airflow, at kasalukuyang derating techniques.

Ang wastong thermal management ay nakakatulong na mapanatili ang ligtas na temperatura ng junction, mapabuti ang pangmatagalang pagiging maaasahan, at mabawasan ang panganib ng napaaga na pagkasira ng bahagi sa mga modernong electronic system.

Halimbawa, maaaring tukuyin ng isang diode datasheet ang maximum na temperatura ng junction na 150°C at isang RθJA value na 90°C/W.Ang mga halagang ito ay nakakatulong sa pagtatantya kung ang diode ay maaaring ligtas na gumana sa ilalim ng inaasahang ambient temperature at power dissipation na kondisyon.

Paano Matukoy ang Mga SMD Diode Code at Polarity

Figure 10. SMD Diode Cathode Polarity Marking

Ang isa sa mga pinakakaraniwang query sa paghahanap na nauugnay sa SMD diodes ay Paano makilala ang mga marka ng diode ng SMD dahil ang mga tagagawa ay madalas na nagpi-print ng mga pinaikling SMD code sa mga diode package dahil sa limitadong laki ng bahagi.

Code	Posible Uri ng Diode
A7	Pagpapalit ng diode
M7	Rectifier diode
T4	TVS diode

Dahil ang mga sistema ng pagmamarka ay nag-iiba-iba sa pagitan ng mga tagagawa, ang pagkakakilanlan ng bahagi ay karaniwang nabe-verify gamit ang mga datasheet, SMD code database, at multimeter diode testing.

Paano Subukan ang isang SMD Diode Gamit ang Multimeter

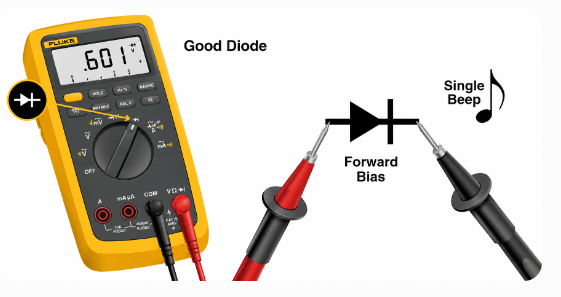

Figure 11. Pagsubok ng SMD Diode gamit ang Multimeter

Pagsubok sa isang SMD diode na may a multimeter tumutulong na matukoy ang mga karaniwang problema gaya ng mga short circuit, open circuit, pinsala sa pagtagas, at thermal failure.Ang mga tamang pamamaraan ng pagsubok ay mahalaga dahil ang mga maling sukat ay maaaring humantong sa hindi tumpak na diagnosis o aksidenteng pinsala sa PCB.

Mga Pag-iingat sa Kaligtasan Bago ang Pagsubok

Bago magsagawa ng anumang mga sukat ng diode:

1. Idiskonekta at ihiwalay ang kapangyarihan mula sa circuit

2. I-discharge ang mga capacitor nang lubusan bago hawakan ang PCB

3. Iwasang subukan ang mga energized circuit

4. Gumamit ng proteksyon ng ESD kapag humahawak ng mga sensitibong electronics

Ang malalaking capacitor sa loob ng mga power supply, charger, at pang-industriya na electronics ay maaaring mapanatili ang mapanganib na boltahe kahit na maalis ang kuryente.Ang pagdiskarga ng mga capacitor ay nakakatulong na mabawasan ang panganib ng electrical shock at aksidenteng pagkasira ng bahagi.

Ang mga in-circuit measurements ay hindi rin palaging ganap na maaasahan dahil ang nakapalibot na mga bahagi ng PCB ay maaaring lumikha ng mga maling pagbabasa.Ang mga parallel resistors, capacitor, inductors, at semiconductor path ay maaaring makaapekto sa mga pagsukat ng multimeter at makagawa ng mga mapanlinlang na resulta.

Para sa mas tumpak na pag-troubleshoot, ang isang bahagi ng diode ay madalas na inaalis mula sa PCB upang ihiwalay ang bahagi sa panahon ng pagsubok.

Forward Bias Test

Itakda ang multimeter sa diode test mode.Ikonekta ang pulang probe sa anode at ang itim na probe sa katod.Ang isang malusog na diode ay karaniwang nagpapakita ng pasulong na pagbaba ng boltahe na humigit-kumulang 0.2V–0.4V para sa Schottky diode at 0.6V–0.7V para sa mga silicon diode.Ang mga pagbabasa na ito ay kumakatawan sa pasulong na pagbaba ng boltahe ng diode sa panahon ng pagpapadaloy.Ang lower forward na boltahe sa Schottky diodes ay nakakatulong na mapabuti ang kahusayan at bawasan ang pagbuo ng init sa mga high-frequency switching circuit.

Reverse Bias Test

Baligtarin ang multimeter probe sa pamamagitan ng pagkonekta sa itim na probe sa anode at ang pulang probe sa cathode.Ang isang malusog na diode ay dapat harangan ang reverse current flow.Ang multimeter ay karaniwang nagpapakita ng OL (Open Loop) o napakataas na resistensya.Kung ang masusukat na kasalukuyang dumadaloy sa reverse bias, ang diode ay maaaring magdusa mula sa pagkasira ng pagtagas, pagkasira ng junction, o pagkasira ng thermal.Ang mga problema sa reverse leakage ay kadalasang nagiging mas malala sa mataas na temperatura ng pagpapatakbo.

Mga Karaniwang Tagapagpahiwatig ng Pagkabigo

Sintomas	Posibleng Dahilan
0V pareho mga direksyon	Pinaikling diode
OL pareho mga direksyon	Buksan ang diode
Hindi matatag mga pagbabasa	Thermal pinsala o pagtagas

Pinaikling diode karaniwang nangyayari pagkatapos ng sobrang stress ng kuryente, mga reverse polarity na kaganapan, matinding overheating, o pinsala sa surge.Buksan ang diode ang mga pagkabigo ay maaaring magresulta mula sa pagkasira ng bond wire, labis na thermal cycling, mechanical cracking, o mga depekto sa pagmamanupaktura.Hindi matatag o hindi pare-pareho Ang mga pagbabasa ay maaaring magpahiwatig ng panloob na pinsala sa thermal, mga problema sa kasalukuyang pagtagas, mga basag na solder joint, o bahagyang pagkasira ng semiconductor.

Sa mga high-frequency switching circuit at power supply, ang mga sira na SMD diode ay maaari ding magdulot ng sobrang init, hindi matatag na boltahe ng output, ingay ng switching, nabawasan ang kahusayan sa pag-charge, at paulit-ulit na operasyon ng circuit.

Ang wastong pagsusuri sa multimeter ay nakakatulong na mabilis na matukoy ang mga may sira na diode at sumusuporta sa mas tumpak na pag-troubleshoot sa mga modernong electronic system.

Mga Karaniwang Pagkabigo sa SMD Diode, Mga Pagkakamali sa Disenyo ng PCB, at Mga Pamantayan sa Pagiging Maaasahan

Bagama't lubos na maaasahan ang mga SMD diode, ang hindi wastong disenyo ng circuit, thermal stress, electrical overstress, pagkakalantad sa ESD, at hindi magandang mga kasanayan sa paghihinang ay maaari pa ring magdulot ng napaaga na pagkabigo at pangmatagalang mga problema sa pagiging maaasahan.

Ang pag-unawa sa mga karaniwang mekanismo ng pagkabigo ay nakakatulong na mapabuti ang pagiging maaasahan ng PCB at bawasan ang mga rate ng pagkabigo sa field sa automotive, industriyal, komunikasyon, at mga electronic system

Karaniwang SMD Diode Failures at Troubleshooting

Dahilan ng Pagkabigo	Karaniwang Sintomas	Malamang na Resulta
Electrical sobrang stress	Overheating	Sobra kasalukuyang pinsala
Sobra-sobra init	Mga marka ng paso	Thermal tumakas
Pagkalantad sa ESD	Nawala ang surge proteksyon	TVS diode pagkasira
Baluktot ng PCB pinsala	Pasulpot-sulpot operasyon	basag panghinang joints
hindi tama paghihinang	Boltahe kawalang-tatag	Baliktarin pagtagas at hindi matatag na operasyon

Ang sobrang thermal stress at electrical overstress ay nananatiling dalawa sa pinakakaraniwang sanhi ng SMD diode failure sa modernong electronics.Maraming problema sa pagiging maaasahan ay nagmumula sa hindi sapat na disenyo ng thermal ng PCB, hindi tamang pagpili ng diode, hindi sapat na proteksyon ng surge, mahinang kalidad ng solder joint, at hindi tamang operating voltage margin.

Ang sobrang stress ng elektrikal ay nangyayari kapag ang diode ay gumagana nang lampas sa boltahe o kasalukuyang rating nito.Maaari itong mabilis na tumaas ang temperatura ng junction at permanenteng makapinsala sa istruktura ng semiconductor.

Ang sobrang thermal stress ay isa pang pangunahing dahilan ng pagkabigo sa mga compact electronics kung saan ang hindi sapat na PCB copper area ay naglilimita sa pag-alis ng init.

Ang pinsala sa ESD ay karaniwang nakakaapekto sa mga TVS diode na naka-install sa mga USB port, HDMI interface, automotive communication system, at Ethernet protection circuit.Ang paulit-ulit na pagkalantad ng surge ay unti-unting nagpapababa sa kakayahan sa proteksyon ng diode sa paglipas ng panahon.

Mga Karaniwang Pagkakamali sa Disenyo ng PCB sa SMD Diodes

• Maliit na Laki na Thermal Pad

Ang mahinang pagwawaldas ng tanso ay nagpapataas ng temperatura ng junction at binabawasan ang pangmatagalang pagiging maaasahan.Maaaring pigilan ng maliliit na thermal pad ang init mula sa mahusay na pagkalat sa PCB.

• Maling Placement sa TVS

Ang mga TVS diode na inilagay nang napakalayo mula sa mga panlabas na konektor ay nagiging hindi gaanong epektibo laban sa mga kaganapan sa ESD at lumilipas na mga spike ng boltahe.Sa mga high-speed na sistema ng komunikasyon gaya ng USB, HDMI, at mga network ng automotive data, ang hindi tamang paglalagay ng diode ng TVS ay maaaring magbigay-daan sa mga lumilipas na boltahe na spike na maabot ang mga sensitibong IC bago mangyari ang pagsugpo, na nagpapataas ng panganib ng permanenteng pagkasira ng circuit.

• Paggamit ng Slow Rectifier sa High-Speed Circuit

Ang mabagal na oras ng pag-recover ay maaaring magpasok ng ingay ng paglipat, pagtaas ng pagkawala ng kuryente, pagbaba ng kahusayan, at mga problema sa EMI.Ang mabilis na pagbawi o mga Schottky diode ay karaniwang mas gusto sa mga high-frequency switching application.

• Hindi Tamang Reverse Voltage Margin

Ang pagpili ng mga diode na masyadong malapit sa operating boltahe ay nagpapataas ng panganib ng pagkasira sa panahon ng lumilipas na mga pag-alon o hindi matatag na mga kondisyon ng pagpapatakbo.Ang pagiging maaasahan ng diode ay kadalasang napapabuti sa pamamagitan ng pagsasama-sama ng wastong pamamahala ng thermal, sapat na margin ng boltahe, na-optimize na layout ng PCB, tamang paglalagay ng diode malapit sa mga masusugatan na interface, at maaasahang mga kasanayan sa paghihinang.

Mga Pamantayan sa Pagiging Maaasahan at Mga Sertipikasyon sa Pagsunod

Ang mga pamantayan sa pagiging maaasahan ay tumutulong sa pag-verify na ang mga SMD diode ay maaaring ligtas na gumana sa ilalim ng hinihingi na mga kondisyon ng kuryente, thermal, at kapaligiran.

Tampok	SMD Diodes	Through-Hole Diodes
Sukat ng PCB	Compact	Mas malaki
Paggawa	Awtomatikong SMT	Manual/wave solder
High-Frequency Performance	mas mabuti	Ibaba
Repairability	Mas mahirap	Mas madali
Thermal Dissipation	Katamtaman	Mas mahusay para sa mataas na kapangyarihan
Karaniwang Gamit	Portable electronics	Mga sistemang pang-industriya

Nakakatulong ang pagsubok sa pagsunod na suportahan ang pangmatagalang pagiging maaasahan, pagkakapare-pareho ng pagmamanupaktura, kaligtasan ng produkto, tibay ng thermal, at pagsunod sa kapaligiran.

SMD Diodes kumpara sa Through-Hole Diodes

Figure 12. SMD vs Through-Hole Components sa PCB

Ang mga SMD diode at through-hole diode ay parehong gumaganap ng magkatulad na electrical function, ngunit malaki ang pagkakaiba ng mga ito sa laki, paraan ng pagmamanupaktura, thermal behavior, mechanical durability, at PCB integration.

Tampok	SMD Diodes	Through-Hole Diodes
Sukat ng PCB	Compact	Mas malaki
Paggawa	Awtomatikong SMT	Manual/wave solder
High-Frequency Performance	mas mabuti	Ibaba
Repairability	Mas mahirap	Mas madali
Thermal Dissipation	Katamtaman	Mas mahusay para sa mataas na kapangyarihan
Karaniwang Gamit	Portable electronics	Mga sistemang pang-industriya

Ang mga SMD diode ay karaniwang mas gusto sa modernong electronics dahil sinusuportahan ng mga ito ang mas maliliit na PCB layout, automated mass production, magaan na electronic device, at pinahusay na high-frequency na performance.

Ang kanilang mga mas maiikling electrical path ay nakakatulong na mabawasan ang parasitic inductance at capacitance, na ginagawang angkop ang mga ito para sa mga high-speed switching circuit, RF communication system, compact power converter, at densely packed electronic device.

Ang through-hole diode, gayunpaman, ay maaaring mas gusto pa rin sa mga high-power system, heavy-current na mga application, malupit na mekanikal na kapaligiran, at kagamitan na nangangailangan ng mas madaling pagkukumpuni o pagpapalit.

Dahil ang mga through-hole na bahagi ay gumagamit ng mga wire na lead na ipinasok sa PCB, madalas silang nagbibigay ng mas malakas na mekanikal na anchor at mas mahusay na paghawak ng init para sa malalaking power device.

Sa modernong mga elektronikong aparato, nangingibabaw ang mga SMD diode dahil ang mga compact na layout ng PCB at automated na SMT assembly ay lubos na nakakabawas sa gastos sa pagmamanupaktura at nagpapataas ng bilis ng produksyon.

Paano Piliin ang Tamang SMD Diode

Ang pagpili ng tamang SMD diode ay nangangailangan ng pagbabalanse ng electrical performance, thermal capability, reliability, switching speed, package size, at application requirements.

Ang paggamit ng maling diode ay maaaring humantong sa sobrang pag-init, kawalang-tatag ng boltahe, pagbawas ng kahusayan, labis na pagkawala ng kuryente, at pagkasira ng napaaga na bahagi.

Ang tamang pagpili ng diode ay nakakatulong na suportahan ang pangmatagalang pagiging maaasahan, thermal stability, at pangkalahatang pagganap ng electronic system.

Gabay sa Pagpili na Batay sa Application

Aplikasyon	Inirerekomenda ang Diode
Mabilis na charger	Schottky diode
Boltahe regulasyon	Zener diode
USB ESD proteksyon	TVS diode
Pag-tune ng RF	Varactor diode
AC pagwawasto	Rectifier diode

Mga Pangunahing Salik na Dapat Isaalang-alang sa Panahon ng Pagpili

• Reverse Voltage Rating: Ang diode ay dapat ligtas na makatiis sa pinakamataas na reverse boltahe na nasa circuit.Ang hindi sapat na margin ng boltahe ay nagpapataas ng panganib ng pagkasira sa panahon ng lumilipas na pagtaas ng boltahe.

• Kasalukuyang Kakayahang Pangasiwaan: Ang diode ay dapat na ligtas na sumusuporta sa parehong tuluy-tuloy na kasalukuyang at surge kasalukuyang mga kondisyon.Ang mas mataas na kasalukuyang mga application ay madalas na nangangailangan ng mas malalaking pakete, mas mahusay na thermal dissipation, at mas malawak na mga bakas ng PCB.

• Bilis ng Paglipat: Ang mga high-frequency na circuit ay nangangailangan ng mabilis na pagbawi o mga Schottky diode upang mabawasan ang mga pagkalugi sa paglipat at pagbutihin ang kahusayan.

• Thermal Performance: Mahalaga ang thermal capability dahil ang sobrang temperatura ng junction ay maaaring paikliin ang lifespan ng bahagi at mabawasan ang pagiging maaasahan.

• PCB Space Constraints: Ang mga compact na electronic device ay kadalasang nangangailangan ng mas maliliit na SMD packages upang suportahan ang mga high-density na layout ng PCB.

Gayunpaman, ang mas maliliit na pakete ay maaaring may mas mababang thermal at kasalukuyang kakayahan sa paghawak.

Pagpili ng Diodes para sa Iba't ibang Industriya

• Automotive Electronics: Ang pagiging maaasahan ng mataas na surge, malawak na pagpapaubaya sa temperatura, at pagsunod sa AEC-Q101 ay mahalaga para sa pagpapanatili ng matatag na operasyon sa ilalim ng malupit na mga kondisyon ng kuryente at kapaligiran.

• Mga Electronic na Device: Ang compact na laki, mababang power loss, at mataas na kahusayan sa pagmamanupaktura ay karaniwang inuuna sa mga densely packed PCB designs at portable system.

• Mga Sistemang Pang-industriya: Ang thermal durability, mataas na kasalukuyang kakayahan, at pangmatagalang pagiging maaasahan ay mahalaga para sa tuluy-tuloy na operasyon sa hinihingi na mga electrical environment.

• RF at Communication System: Ang mabilis na paglipat, mababang junction capacitance, at stable na high-frequency na performance ay nakakatulong na mapanatili ang integridad ng signal at mahusay na gawi ng komunikasyon.

Ang pagpili ng tamang diode package at electrical specification ay lubos na nagpapabuti sa power efficiency, circuit protection, at pangmatagalang pagiging maaasahan sa mga modernong electronic system.

Konklusyon

Ang mga SMD diode ay malawakang ginagamit sa modernong electronics upang suportahan ang mahusay na kontrol ng kuryente, proteksyon ng circuit, at matatag na operasyon ng high-speed.Ang wastong pagpili ng diode ay nakasalalay sa mga salik tulad ng pasulong na boltahe, oras ng pagbawi, pagganap ng thermal, at kasalukuyang kakayahan sa paghawak.Ang magandang disenyo ng thermal ng PCB at tamang pagpili ng package ay nakakatulong na mabawasan ang overheating at mapabuti ang pangmatagalang pagiging maaasahan.Habang ang mga elektronikong device ay patuloy na nagiging mas maliit at mas malakas, ang pag-unawa sa pag-uugali ng SMD diode ay nagiging lalong mahalaga sa modernong disenyo ng circuit.
